Kompanzasyon Panosu ile Reaktif Ceza Kontrolü

Bir fabrikanın elektrik faturasında görülen reaktif bedel, çoğu zaman yalnızca muhasebe kalemi gibi değerlendirilir. Oysa bu bedel; yük karakterinin değiştiğini, kompanzasyon panosu kademelerinin yetersiz kaldığını veya sistemin doğru ölçülmediğini gösterebilir. Sorun zamanında ele alınmadığında yalnızca reaktif ceza oluşmaz; kontaktör, kondansatör, sigorta ve anahtarlama elemanlarındaki zorlanma da üretim sürekliliğini etkileyen arızalara dönüşebilir.

Sanayi tesislerinde kompanzasyon, enerji kalitesinin ve maliyet disiplininin temel parçalarından biridir. Ancak panonun devrede olması tek başına yeterli değildir. Doğru güç analizi, yük değişimlerine uygun kademe yapısı, harmonik riskinin değerlendirilmesi ve düzenli bakım birlikte yürütülmelidir.

Kompanzasyon panosu ne işe yarar?

Kompanzasyon panosu, işletmenin şebekeden çektiği reaktif enerjiyi kontrol altına almak için kondansatör gruplarını ihtiyaca göre devreye alıp çıkaran sistemdir. Endüktif yüklerin yoğun olduğu motorlar, pompalar, fanlar, kompresörler, kaynak makineleri ve benzeri ekipmanlar reaktif güç ihtiyacı oluşturur. Bu ihtiyaç yönetilmediğinde güç katsayısı düşer ve işletme, aktif enerji tüketiminin yanında reaktif enerji kaynaklı ek maliyetlerle karşılaşabilir.

Pano içerisindeki reaktif güç kontrol rölesi, akım ve gerilim değerlerini izleyerek uygun kondansatör kademesini devreye alır. Hedef, işletmenin güç katsayısını izin verilen sınırlar içinde tutmaktır. Bu çalışma doğru yapıldığında reaktif bedel riski düşer, elektrik altyapısı daha dengeli çalışır ve tesisin enerji yönetimi daha öngörülebilir hale gelir.

Burada kritik nokta, her tesis için aynı pano çözümünün doğru olmamasıdır. Sabit yükle çalışan bir işletmenin ihtiyacı ile vardiyalara, ürün reçetelerine veya mevsimsel kapasiteye göre yükü değişen bir fabrikanın ihtiyacı farklıdır. Pano gücü ve kademe dağılımı, sahadaki gerçek tüketim verisine göre belirlenmelidir.

Reaktif ceza neden sadece fatura sorunu değildir?

Reaktif bedel yükseldiğinde ilk görülen etki faturadır. Fakat faturadaki değişim çoğu zaman elektrik sistemindeki daha geniş bir problemin işaretidir. Kondansatörlerin kapasite kaybetmesi, kontaktörlerin yapışması, sigorta arızaları, akım trafosu bağlantı hataları veya röle parametrelerinin yanlış girilmesi kompanzasyon performansını doğrudan bozar.

Özellikle üretim hattına yeni motor, kompresör veya otomasyon ekipmanı eklendiğinde eski kompanzasyon hesabı geçerliliğini kaybedebilir. İşletme büyür, ancak pano aynı kapasite ve kademe yapısıyla çalışmaya devam ederse reaktif denge bozulur. Bu nedenle kapasite artışı, yeni makine yatırımı ve proses değişikliği sonrası enerji analizi yapılması teknik bir gerekliliktir.

Aşırı kompanzasyon da en az yetersiz kompanzasyon kadar dikkate alınmalıdır. Düşük yük saatlerinde gereğinden fazla kondansatörün devrede kalması kapasitif karaktere neden olabilir. Doğru çözüm, yalnızca daha büyük bir kondansatör grubu eklemek değildir. Röle ayarları, kademe hassasiyeti, yük profili ve anahtarlama senaryosu birlikte incelenmelidir.

Harmonik varsa standart çözüm yeterli olmayabilir

Sürücüler, UPS sistemleri, kaynak makineleri, doğrultucular ve bazı otomasyon yükleri harmonik oluşturabilir. Harmonikli bir şebekede klasik kondansatör uygulaması, beklenen faydayı sağlamadığı gibi kondansatörlerde aşırı ısınma ve erken arıza riskini artırabilir. Bu durum, pano içindeki elemanların sık arızalanması veya kondansatörlerin kısa sürede şişmesi şeklinde sahaya yansır.

Böyle bir tesiste önce ölçüm yapılmalıdır. Harmonik seviyeleri, gerilim kalitesi, akım değerleri ve yüklerin çalışma düzeni analiz edilmeden seçilen ekipman işletmeye ek maliyet getirebilir. Analiz sonucuna göre detuned reaktörlü kompanzasyon, uygun kondansatör sınıfı veya farklı bir filtreleme yaklaşımı gerekebilir.

Bu yaklaşımın bir maliyet karşılığı vardır; ancak karar yalnızca ilk yatırım tutarına göre verilmemelidir. Yanlış seçilmiş standart bir pano, tekrar eden kondansatör değişimleri, plansız müdahaleler ve üretim riski nedeniyle uzun vadede daha pahalı hale gelebilir. Mühendislik değerlendirmesi, bu maliyetin nerede oluşacağını daha iş başlamadan görünür kılar.

Sağlıklı bir pano için saha kontrolü nasıl yapılır?

Kompanzasyon sistemi, kapağı kapalı şekilde yıllarca unutulacak bir ekipman değildir. Özellikle toz, sıcaklık, titreşim ve yoğun anahtarlamanın bulunduğu sanayi ortamlarında periyodik kontrol gerekir. Kontrol sırasında yalnızca reaktif röledeki cos phi değerine bakmak yeterli değildir.

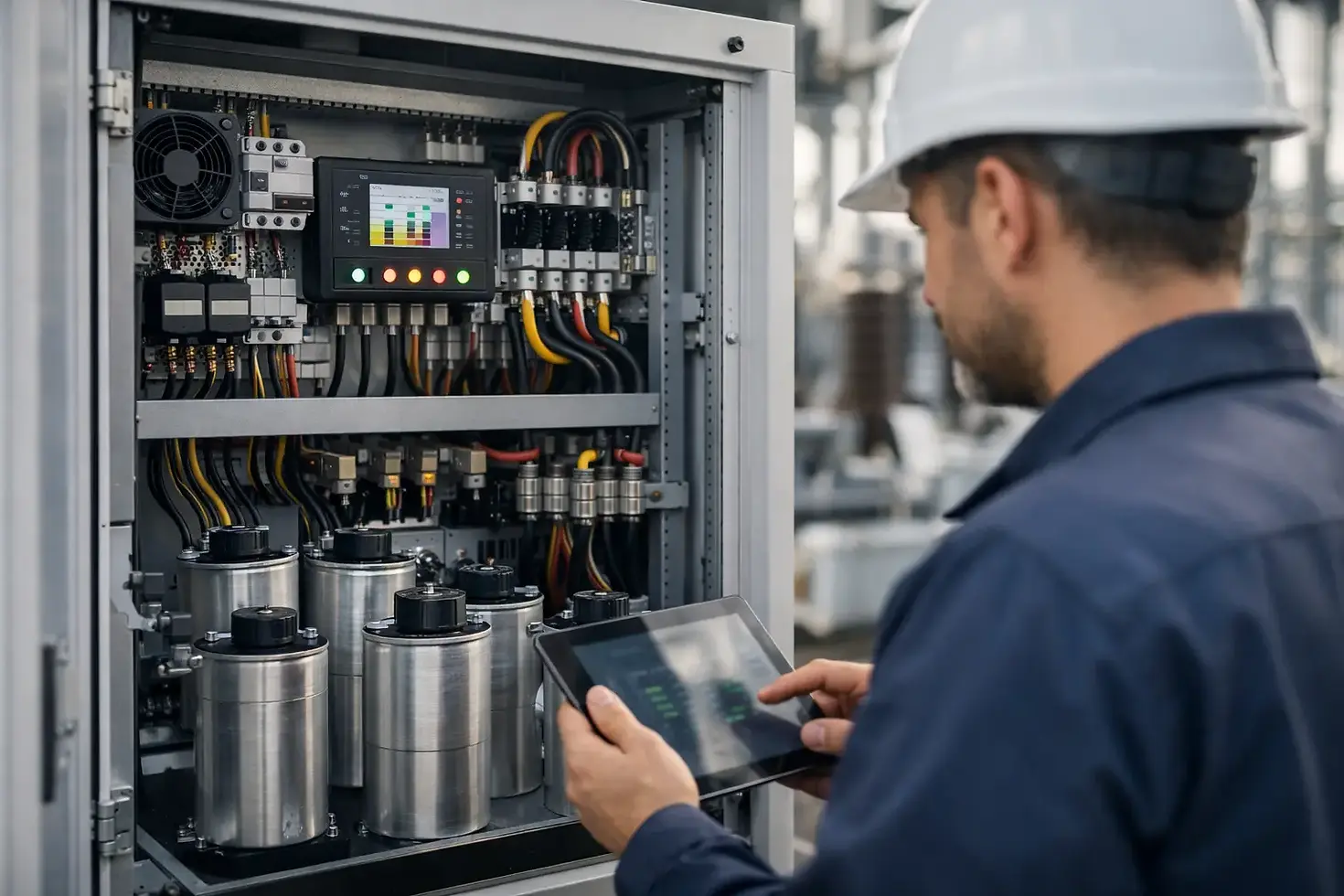

Teknik ekip, termal izler ve bağlantı sıkılıkları başta olmak üzere pano içindeki elemanların çalışma durumunu değerlendirir. Kondansatör kapasitesi, kontaktörlerin anahtarlama performansı, NH sigortalar, kablo kesitleri, fanlar, havalandırma koşulları ve röle ayarları kontrol edilmelidir. Akım trafosu yönü veya oranındaki bir hata dahi rölenin yanlış karar vermesine neden olabilir.

Gerçek yük altında yapılacak ölçüm, incelemenin en değerli bölümüdür. Tesisin yalnızca gündüz değil, düşük yük saatlerinde ve mümkünse farklı üretim senaryolarında izlenmesi gerekir. Çünkü vardiya değişiminde ya da büyük motorların devreden çıkmasında oluşan davranış, kısa süreli tek ölçümde görünmeyebilir.

Alarm ve arıza belirtileri

Pano sık sık kademe değiştiriyor, bazı kademeler hiç devreye girmiyor veya röle sürekli alarm veriyorsa sistem izlenmelidir. Kondansatör şişmesi, yüksek pano sıcaklığı, kontaktörlerde yanık izi, sigorta tekrarı ve fatura üzerindeki reaktif oran değişimleri de müdahale gerektiren işaretlerdir.

Bu belirtiler ortaya çıktığında yalnızca arızalı elemanı değiştirmek kalıcı çözüm olmayabilir. Arızanın kök nedeni belirlenmeden yapılan değişim, aynı problemin kısa sürede tekrar etmesine yol açar. Örneğin kontaktör arızasının arkasında uygunsuz kademe büyüklüğü, yüksek harmonik veya yetersiz havalandırma bulunabilir.

Doğru kompanzasyon yatırımı nasıl planlanır?

İşletme için doğru başlangıç noktası, mevcut enerji verisinin okunmasıdır. Son dönem faturaları bir eğilim gösterse de pano boyutlandırması için tek başına yeterli değildir. Aktif, reaktif ve görünür güç değerleri; yük değişimleri; harmonik oranları ve mevcut pano ekipmanlarının durumu birlikte değerlendirilmelidir.

Ardından teknik çözüm belirlenir: Pano gücü, kademe sayısı, kademe büyüklükleri, şalt elemanlarının tipi, reaktör gereksinimi, koruma yapısı ve havalandırma şartları netleştirilir. Yeni pano imalatı gerektiğinde etiketleme, projelendirme, kablo düzeni ve bakım erişimi de çözümün parçası olmalıdır. Bakım ekibinin arıza anında hızlı teşhis yapabilmesi, yalnızca kaliteli malzeme kadar önemlidir.

Devreye alma aşamasında röle parametreleri sahadaki gerçek değerlere göre ayarlanmalı, kademe sıralaması test edilmeli ve ölçümle doğrulama yapılmalıdır. Montaj tamamlanınca iş bitmiş sayılmaz. Belirli bir çalışma süresinden sonra yeniden kontrol, sistemin tesisin yük karakterine gerçekten uyum sağlayıp sağlamadığını gösterir.

KOBİNERJİ Mühendislik, Kemalpaşa Organize Sanayi Bölgesi ve çevresindeki tesislerde kompanzasyon ihtiyacını pano satışıyla sınırlı görmez. Ölçüm, proje, uygulama, devreye alma ve bakım süreçlerini işletmenin süreklilik hedefiyle birlikte ele alır. Amaç, reaktif bedeli geçici olarak düşürmek değil; elektrik altyapısında ölçülebilir ve sürdürülebilir kontrol sağlamaktır.

Sık sorulan sorular

Reaktif ceza varken mevcut panoya ek kademe yeterli olur mu?

Bazı tesislerde yeterli olabilir, ancak karar ölçüm sonucuna bağlıdır. Mevcut pano gövdesi, bara kapasitesi, koruma elemanları, röle yapısı ve harmonik durumu uygun değilse yalnızca kademe eklemek doğru çözüm olmayabilir.

Kompanzasyon panosunun bakımı ne sıklıkta yapılmalıdır?

Çalışma yoğunluğu, ortam şartları ve yük karakterine göre plan değişir. Yoğun üretim yapan, sıcak veya tozlu ortamda çalışan tesislerde daha sık kontrol gerekir. Reaktif bedel oluşmasını beklemeden periyodik bakım planı oluşturmak, plansız arıza riskini azaltır.

Pano neden kapasitif cezaya düşer?

Düşük yükte fazla kondansatörün devrede kalması, röle ayar hatası, kontaktör yapışması veya yanlış akım trafosu bağlantısı kapasitif karaktere yol açabilir. Ölçüm olmadan yapılacak müdahale, sorunu başka bir yöne taşıyabilir.

Elektrik altyapısında en doğru tasarruf, arıza ve ceza ortaya çıktıktan sonra yapılan acele müdahaleden değil, sistemin düzenli izlenmesinden gelir. Kompanzasyon panosunu üretimin görünmeyen ama kritik bir güvenlik ve maliyet kontrol noktası olarak ele almak, işletmenin elini hem sahada hem faturada güçlendirir.
